- Gennemgangstest af alle ender af beskyttelseslederen, potentialeudligning og udsatte dele.
- Isolationstest mellem faseleder og beskyttelsesleder (jord).
- Isolationstest for SELV- og PELV-kredse (separat strømkreds).
- Gulve og vægges isolationsmodstand. (Dette vil ikke blive beskrevet yderligere i dette indlæg, da det kun er et krav i meget få scenarier.)
- Polaritetstest og fasefølge.
- RCD-test.
- Overgangsmodstand til jord.
- Spændingsfald.
- Funktionsprøve.
Introduktion af installationstesteren
Jeg anvender i mine eksempler en ELMA MI3152 EurotestXC. I denne video vil jeg kort gennemgå nogle af de funktioner, installationstesteren har. Jeg vil gennemgå de mest almindelige funktioner.Udførelse af gennemgangstest i beskyttelsesleder og udligning
En gennemgangstest er en test af, hvor god din beskyttelsesleder og udligning er. Dette udføres ved funktionen lav R og måles fra hovedjordklemmen i tavlen til beskyttelseslederen eller udsatte dele. Det er i henhold til DS/HD 60364 6.4.3.2 krav til udførelse af denne test i forbindelse med afprøvning af din installation. Testen foretages fra tavlens jordklemme og til alle steder, hvor beskyttelseslederen er forbundet. Med mindre stikkontakten er lige ved siden af din tavle, er prøveledningerne ikke lange nok. Her skal du eksempelvis anvende lange prøveledninger. Der fås specielle kabeltromler til formålet. Andre vælger også at anvende almindelig ledning, men dette kan hurtigt blive en fuglerede. Det vigtigste er dog, at du kalibrerer dine prøveledninger før en test, da du ellers måler modstanden i dine prøveledninger. Jeg vil herunder forklare fremgangsmåden først med video og efterfølgende billeder.Sådan udføres en gennemgangstest af beskyttelsesleder eller udligning
Vælge single test
Vælge R Lav
Vælge R Lav (R200)
Visning før kalibrering (Det røde kryds over CAL).
Hold prøvepinende sammen (Hvis output er LN skal blå og sort sættes sammen, ved LPE skal sort og grøn sættes sammen). Tryk herefter kalibreringsknappen
Værdierne i det blå indsættes (se forklaring efter billedeserien)
Den ene prøvepind (sort) sættes til hovedjordklemmen i talven
Den anden prøvepind (blå eller grøn) sættes til jordklemmen på din komponent. Herefter trykkes der på testknappen
Er testen gennemført korrekt og uden fejl ses det grønne flueben. Ved fejl vil et rødt kryds være vist.
Værdierne for gennemgangstest
- Output: LN = Sort og blå prøveledning & LPE = Sort og grøn prøveledning
- Sammenkobling: Rpe
- Current: Standard
- Grænse: Den grænse du har vurderet ud fra kablets modstand og længde.
💡 Kalibrér altid prøveledningerne: Prøveledningernes modstand vil ellers indgå i målingen. En kabeltromle på 25 meter kan have 0,5–1 Ω modstand — det er afgørende at kalibrere inden måling.
📝 Acceptabel grænse for gennemgangstest: Grænsen sættes ud fra kabelets forventede modstand (ρ × l / S × 2). For et 1,5 mm² kabel på 20 meter er den forventede modstand ca. 0,24 Ω + 0,24 Ω = 0,48 Ω.
Hvordan udføres en isolationstest?
En isolationstest er en test af din installations isolering. Den testes i praksis ved, at du udsætter isoleringen for et spændingspotentiale, hvorved modstanden mellem PE-lederen og de andre ledere måles. Denne modstand skal gerne være så høj som muligt. I henhold til DS/HD 60364 6.4.3.3 er det et krav at udføre en isolationstest i forbindelse med afprøvning af en installation. I Metrel MI 3252 anvendes R ISO-målingen til måling af isolationsmodstanden.Vælge single test
Vælge RIso
Vælge RIso
Indstil parameteren i det blå felt (Se forklaring efter billederne)
Placerer den sorte prøvepind på fase- og nullederen. Anvend en blæksprutte for at sikre, at lederne er kortsluttet, og du derved ikke brænder den tilsluttede elektronik af. Se bemærkning efter billederne.
Placerer den grønne prøvepind på jordklemmen i tavlen, og tryk testknappen
Er testen korrekt afsluttet, vil et grøn flueben vises.
Værdierne for isolationstest
- Uis: Testspænding. Vælges ud fra tabellen herunder.
- Type Riso: Hvad der måles imellem, normalt anvendes L/PE.
- Grænse (Riso): Grænseværdierne i forhold til tabellen herunder.
| Spændingskredse | Testspænding | Mindste isolationsmodstand |
| SELV og PELV | 250V | 0,5 MOhm |
| Til og med 500V og FELV | 500V | 1 MOhm |
| Over 500V | 1000V | 1 Mohm |
⚠️ Fare for beskadigelse af elektronik: Testspændingen på 500V kan ødelægge tilsluttet elektronik som TV, ladestandere og motorstyringsenheder. Brug altid blæksprutte og kontrollér at gruppen er spændingsløs og alle apparater er afbrudt inden test.
⚠️ Vent til isolationsmodstanden stabiliserer sig: Isolationsmodstanden stiger typisk i de første sekunder af målingen. Vent til værdien er stabil inden du noterer resultatet — ellers risikerer du at notere en for lav værdi.
Polaritet, fasefølge og spændingsfald
Ved polaritet og fasefølge kan du gøre det på forskellige måder. Du kan anvende en fasefølgeenhed eller bruge funktionen i installationstesteren. Det er to forskellige fremgangsmåder, alt efter om der udføres en polaritetstest eller en fasefølgetest. Kort fortalt er en polaritetstest en test for at kontrollere, om fase, nul og jord er monteret korrekt. En fasefølgetest kontrollerer, om faserne er monteret i samme rækkefølge gennem hele installationen. Kravene til testene er: Fasefølge 6.4.3.9, Polaritet 6.4.3.6 og spændingsfald 6.4.3.11. Når testene udføres, kan testen for spændingsfald også udføres samtidigt, hvis denne ikke allerede er beregnet. Spændingsfaldet skal beregnes både med og uden en forventet belastning.” FasefølgetestVælge single test
Vælge U
Vælge 3-faset, og vælge spænding som grænse. Grænseværdierne lader du blot være som standard
Placerer prøvepindende på L1, L2 og L3 (prøvepindende har angivet faserne L1, L2 og L3 på pindene), hvorefter testen startes ved tryk på.
Spændingsniveauerne kan aflæses og rotationen er angivet.
Herefter kan du teste CEE stik, reparationsafbryder mm. Rotationen skal gerne have samme rækkefølge. I dette tilfælde 3, 2, 1. Spændingen sammenlignes mellem de to punkter og spændingsfaldet beregnes. Bemærk, du skal også kontrollere spændingsfaldet i ydrepunktet med den forventede belastning.
Polaritetstest
Vælge single test
Vælge U
Vælge 1-faset, og vælge spænding som grænse. Anvend de standard grænseværdier.
Placerer prøvepindende på L1 og N (Sort og blå), samt grøn på jordskinnen i toppen, hvorefter testen startes ved tryk på.
Spændingsniveauerne kan aflæses og nederst i højre hjørne, kan spændingsforskellen mellem fase, nul og jord aflæses. Hvis testen giver et grønt flueben er testen i orden. Dette gøres i alle tilslutningssteder i din installation.
Hvis du igen aflæser spændingerne fra tavlen, og herefter anvender dem til kontrol af spændingsfald, hvor du beregner forskellen. RCD test
Testen af RCD, skal sikre at den kobler ud ved fejlstrømme i installationen. Det skal samtidig kontrolleres, at den ikke kobler før nødvendigt. Testen udføres, fordi der er krav til test af beskyttelsen for automatisk afbrydelse af forsyningen. Dette er forklaret 6.4.3.7 i DS/HD 60364Vælge single test
Vælge RCD
Placere dine prøvepinde som angivet på billedet. (Bemærk at nogle typer RCD’er ikke må testes med magneterne, som jeg har gjort i dette tilfælde).
Indtast dine oplysninger i det blå felt og tryk. (Se mere efter billedeserien). Under testen vil RCD’en koble fra et antal gange, hvor du kobler den ind.
Testen skulle meget gerne ende ud sådan med et grønt flueben
Efter endt test vil testen forhåbentlig være ok og et grønt flueben vil vises.
Forklaring på de indtastede værdier.
- Anvendelse: Her anvendes ofte fastmontere
- Type: Hvilken type RCD? AC, A eller B.
- AC: Det vi før kendte som HFI, altså test af rene AC-strømme.
- A: Det vi før kendte som HPFI eller PFI, hvor den tester AC- og pulserende fejlstrømme.
- B: Det vi før kendte så AC/DC HPFI’er der tester AC-, DC- og pulserende fejlstrømme.
- IdN: Mærkeudløser strømme, som står angivet på RCD’en
- Selektivitet: G er den normale type, hvor S er med forsinkelse. S anvende ofte, hvis der er flere RCD i forlængelse af hinanden.
Test ved 1* din indtastede fejlstrøm (I dN), både ved positiv (+) og negativ (-) polaritet. RCD’en skal udløse.
Test ved 5* din indtastede fejlstrøm (I dN), både ved positiv (+) og negativ (-) polaritet. RCD’en skal udløse.
Test ved 0,5* din indtastede fejlstrøm (I dN), både ved positiv (+) og negativ (-) polaritet, for at sikre at RCD’en ikke kobler ud ved for små fejlstrømme. RCD’en skal ikke udløse.
Tester udløserstrømmen. Skal koble ud inden den indtastede I dN, altså før 30mA i eksemplet overpå.
💡 Type A er standard i nye installationer: Type AC (gammel HFI) er kun lovlig i eksisterende installationer. Nye og renoverede installationer kræver Type A (HPFI) der også detekterer pulserende jævnstrøm fra moderne elektronik.
📝 Test RCD fra begge polariteter: RCD'en skal udløse ved både positiv (+) og negativ (-) polaritet. En RCD der kun udløser ved én polaritet er defekt og skal udskiftes.
Overgangsmodstand til jord med 2 jordelektroder
Kapitel i standarden: 6.4.3.7.2
Hvor udføres testen?: Udføres i TT-systemer, hvor det er praktisk muligt at lave testen. Er det ikke praktisk muligt (Eksempelvis i byer) anvendes jordsløjfeimpedansen i næste afsnit.
Vælge single test

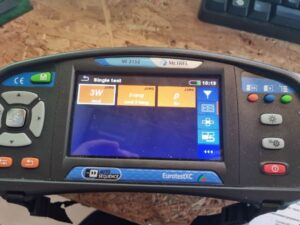

Vælge jord og efterfølgende 3W jord
Til denne test anvende 2 såkaldt jordelektroder. Den første placeres ca. 20m. fra den faste jordelektroder, og tilkobles den grønne ledning. Yderlig 20m længere væk places den næste, hvor sort tilkobles. Blå tilkobles den jordledningen, der er frakoblet.
Herefter trykkes testknappen i midten til venstre.
Denne test udføres 3 gange, hvor hjælpeelektroden i midten flyttes helholdsvis 2 meter i den ene retning og efterfølgende 2 meter i den anden retning. Er værdierne storset ens, anvendes en gennemsnit værdi af alle 3 målinger til rapporten.
Kravet til overgangsmodstanden til jord er, at du maksimalt har en berøringsspænding på 50V (25V i nogle situationer).
Dette beregnes ud fra mærkeudløserstrømmen på RCD’en
For en 30 mA RCD
![\[Re=\frac{U}{I_{cs}}=\frac{50}{0,03}=1.667 [\Omega] \]](https://elbogen.dk/wp-content/ql-cache/quicklatex.com-29e1e9f6cbe68169e1e5f121202e7710_l3.png "Rendered by QuickLaTeX.com")
For en 300 mA RCD
![\[Re=\frac{U}{I_{cs}}=\frac{50}{0,3}=167 [\Omega] \]](https://elbogen.dk/wp-content/ql-cache/quicklatex.com-85315853e4d499b924d355aabd389108_l3.png "Rendered by QuickLaTeX.com")
Overgangsmodstand til jord uden jordelektroder (Jordsløjfeimpedansen)
Kapitel i standarden: 6.4.3.7.2, 6.4.3.7.3
Hvor udføres testen?: Udføres i TN-systemer og af og til i TT-systemer, hvor overgangsmodstand til jord med 2 hjælpeelektroder ikke er praktisk muligt.
Vælge single test

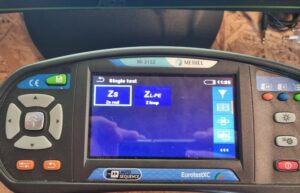

Herefter vælges Zloop og igen Zs RCD

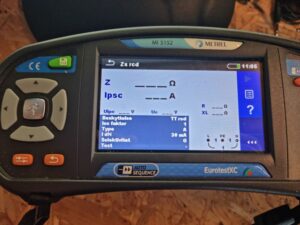

Værdierne indsættes i det blå felt, hvor beskyttelses er TT eller TN, Isc faktor sættes til 1, Type er RCD typen*, Idn er mærkeudløserstrømmen på den højste RCD i installationen, selekticitet er G, hvis det ikke er en selektivitets RCD.
Grupperne og RCD’erne afbrydes, hvor sort monteres på en fase på tilgangssiden af RCD, og blå på nul. Grøn monteres på jordledningen, der er demonteret fra jordklemmen. Herefer trykkes testknappen.
Resultat vises og noteres i din rapport
FAQ – Ofte stillede spørgsmål
Hvad er formålet med en installationstest?
Installationstesten verificerer at en ny eller ændret elinstallation overholder lovgivningen og er sikkerhedsmæssigt forsvarlig. Den er et krav ifølge DS/HD 60364 afsnit 6 og skal dokumenteres i virksomhedens KLS-system. Testen omfatter visuel inspektion, elektriske målinger og funktionstest.
Hvad er en gennemgangstest?
En gennemgangstest (kontinuitetsmåling) kontrollerer at beskyttelseslederne og potentialudligningen er intakte og har tilstrækkelig lav modstand. Den måles fra tavlens jordklemme til alle tilslutningspunkter med en lav-ohm-måler.
Hvad er en isolationstest og hvad måles der?
En isolationstest kontrollerer isolationsmodstanden mellem faselederen og jordforbindelsen. En høj isolationsmodstand (min. 1 MΩ ved 500V) viser at isolationen er intakt. Testen udføres med 500V for normale 230/400V installationer jf. DS/HD 60364 tabel 6.1.
Hvornår må RCD’en ikke udløse?
RCD’en må ikke udløse ved 0,5 × IΔn (halvt mærkestrøm). Det sikrer at RCD’en ikke udløser ved normale, acceptable lækstrømme i installationen.
Hvad er en fasefølgetest og hvornår er den nødvendig?
En fasefølgetest kontrollerer at de tre faser L1, L2 og L3 er koblet i korrekt rækkefølge i hele installationen. Det er kritisk for elmotorer der kan køre baglæns ved forkert fasefølge. Testen er et krav jf. DS/HD 60364 afsnit 6.4.3.9.
